Quando un processo si complica, una lista di istruzioni spesso non basta: il diagramma di flusso rende visibili passaggi, decisioni e possibili errori. In questa guida raccolgo esempi pratici per scuola, programmazione, lavoro d’ufficio e automazione, spiegando anche come scegliere i simboli e costruire schemi davvero leggibili.
Gli esempi più utili per trasformare un processo in uno schema chiaro
- Un diagramma di flusso mostra visivamente l’ordine delle attività e i punti decisionali.
- Quattro simboli sono sufficienti per iniziare: inizio/fine, processo, decisione e collegamento.
- Gli esempi migliori descrivono situazioni concrete, come un acquisto online, un accesso software o l’approvazione di una fattura.
- La leggibilità conta più della quantità di dettagli: un flusso breve e verificabile è spesso il più efficace.
- Per i processi complessi, conviene separare la visione generale dai singoli sotto-processi.

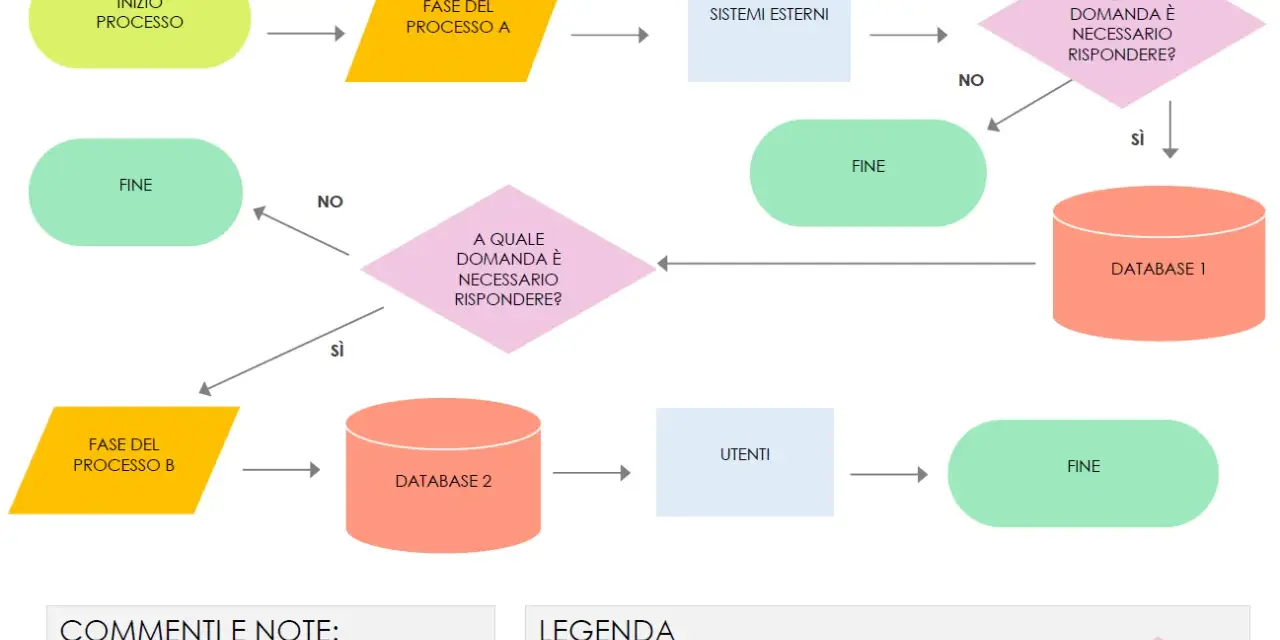

Come leggere un diagramma di flusso senza perdersi
Un diagramma di flusso rappresenta un procedimento attraverso forme collegate da frecce. Si parte da un punto iniziale, si attraversano attività e controlli e si arriva a uno o più risultati finali. La sua forza non sta nella grafica, ma nel fatto che rende immediata la logica del processo.
Per interpretarlo, seguo sempre il percorso delle frecce dall’alto verso il basso o da sinistra verso destra. Il rombo indica una decisione, quindi dovrebbe avere uscite chiaramente nominate, per esempio “Sì” e “No”. Se una freccia torna indietro, probabilmente rappresenta un controllo ripetuto o un ciclo.
| Simbolo | Significato | Esempio di testo |
|---|---|---|
| Ovale | Inizio o fine del processo | Ricevi richiesta |
| Rettangolo | Attività o operazione | Verifica i dati |
| Rombo | Condizione o scelta | Dati completi? |
| Parallelogramma | Input o output | Inserisci il codice |
Non serve usare decine di simboli. Nella maggior parte dei casi, ovale, rettangolo e rombo descrivono già tutto ciò che serve. Aggiungo forme più specifiche solo quando aiutano davvero chi dovrà leggere, modificare o trasformare il diagramma in una procedura.
Quattro esempi di diagrammi di flusso per capire la logica
1. Verifica della maggiore età
È l’esempio più semplice per capire una struttura condizionale. Il processo riceve l’età, verifica una condizione e produce uno dei due risultati possibili.
Schema logico:
- Inizio
- Inserisci l’età
- L’età è almeno 18?
- Se sì, mostra “Accesso consentito”
- Se no, mostra “Accesso negato”
- Fine
Questo caso insegna una regola importante: ogni decisione deve avere un’uscita per ogni possibile risposta. Se il rombo prevede solo il percorso positivo, il diagramma è incompleto e non spiega cosa succede negli altri casi.
2. Accesso a un’applicazione
Un flusso di login è più realistico perché contiene un controllo e un ritorno. L’utente inserisce le credenziali, il sistema le verifica e, in caso di errore, chiede di riprovare.
Sequenza:
- Avvia l’applicazione.
- Inserisci nome utente e password.
- Le credenziali sono corrette?
- Se sì, apri la dashboard.
- Se no, mostra un messaggio di errore.
- Consenti un nuovo tentativo oppure avvia il recupero password.
Qui il dettaglio più utile è il ciclo di ripetizione. In un’applicazione reale aggiungerei anche il limite ai tentativi, perché dopo tre o cinque errori consecutivi il comportamento dovrebbe cambiare per ragioni di sicurezza.
3. Calcolo del prezzo di una spedizione
Questo esempio mostra come rappresentare più condizioni. Il costo può dipendere dal peso, dalla zona di consegna o dalla disponibilità di una spedizione gratuita.
Un flusso possibile è il seguente:
- Inserisci peso e destinazione.
- Il totale dell’ordine supera la soglia per la spedizione gratuita?
- Se sì, imposta il costo a zero.
- Se no, il peso è inferiore a 2 kg?
- Se sì, applica la tariffa base.
- Se no, applica la tariffa maggiorata.
- Mostra il costo e termina.
Il vantaggio è evidente: prima di scrivere codice o configurare un’automazione, posso controllare se le regole commerciali sono coerenti. Un errore in questa fase è molto più economico da correggere rispetto a un errore scoperto dopo la pubblicazione.
Leggi anche: Come forzare lo spegnimento del PC in sicurezza
4. Approvazione di una fattura
Nel lavoro d’ufficio il diagramma aiuta soprattutto a chiarire chi fa cosa. Per una fattura, il percorso potrebbe coinvolgere amministrazione, responsabile di reparto e contabilità.
Il procedimento può essere rappresentato così:
- Ricezione della fattura.
- Controllo di fornitore, importo e ordine d’acquisto.
- I dati coincidono?
- Se no, la fattura torna al richiedente per la correzione.
- Se sì, il responsabile approva la spesa.
- La fattura approvata passa alla contabilità per il pagamento.
In questo caso consiglio di aggiungere le responsabilità accanto alle attività. Un processo può essere logicamente corretto e restare comunque inefficiente se non è chiaro chi debba intervenire a ogni passaggio.

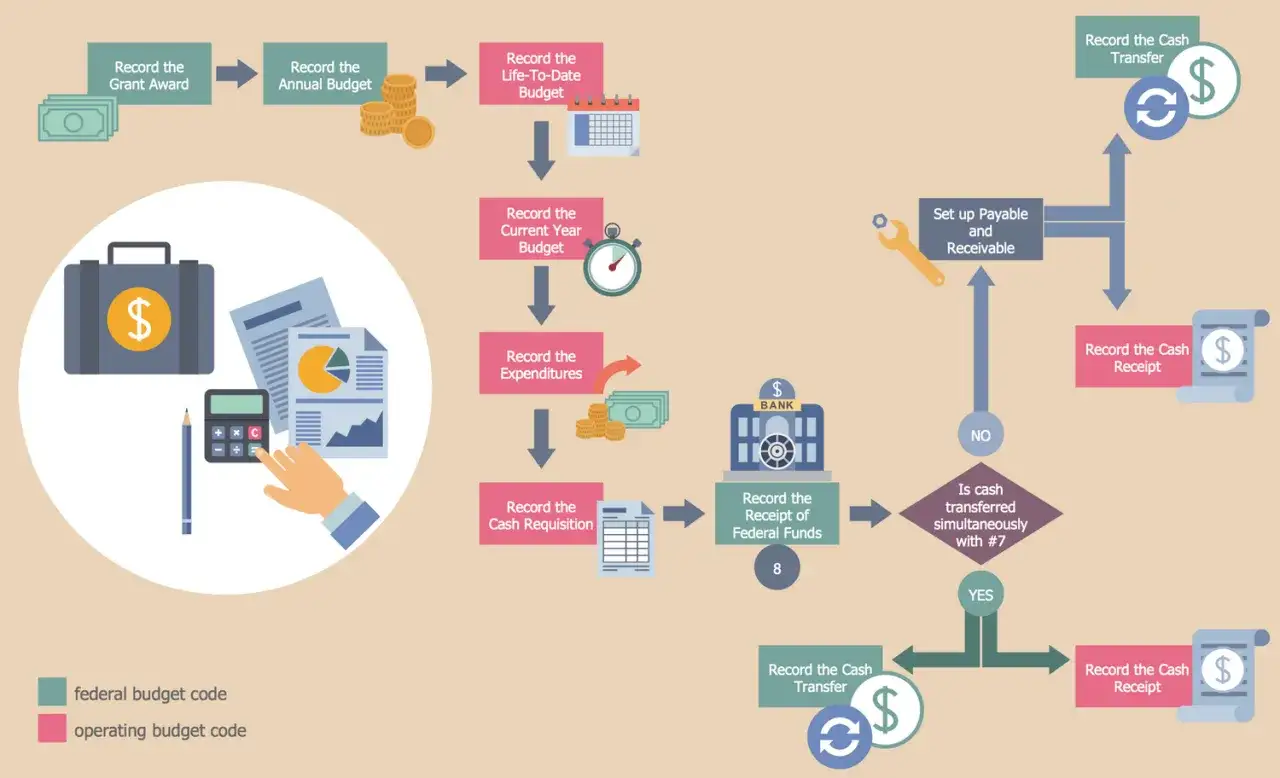

Dalla programmazione ai processi aziendali
Gli esempi scolastici servono a imparare la logica, ma il diagramma diventa davvero utile quando descrive un’attività che qualcuno deve eseguire. Lo uso per progettare algoritmi, documentare software, analizzare flussi di assistenza e individuare passaggi manuali che potrebbero essere automatizzati.
| Scenario | Cosa rappresentare | Risultato utile |
|---|---|---|
| Algoritmo | Input, calcoli, condizioni e output | Codice più semplice da progettare |
| Assistenza clienti | Richiesta, priorità, escalation e chiusura | Tempi di risposta più uniformi |
| Onboarding | Documenti, approvazioni e accessi | Meno attività dimenticate |
| Automazione cloud | Evento, regole, azioni e notifiche | Controllo delle dipendenze |
| Gestione di progetto | Attività, responsabili e blocchi | Maggiore visibilità sul lavoro |
Per un algoritmo, preferisco un diagramma lineare con poche decisioni. Per un processo aziendale, invece, inserisco anche ruoli, documenti e sistemi coinvolti. Sono due usi simili solo in apparenza: il primo descrive una logica, il secondo coordina persone e strumenti.
Software come diagrams.net, Miro, Lucidchart o Visio possono essere sufficienti per iniziare. La scelta dello strumento conta meno del metodo: prima definisco il processo in forma testuale, poi lo trasformo in blocchi e infine lo provo con casi normali ed eccezioni.
Come costruire un diagramma di flusso utile
Parto da una domanda precisa, per esempio “come viene approvata una richiesta di acquisto?” oppure “cosa succede quando un pagamento fallisce?”. Un obiettivo troppo ampio porta quasi sempre a uno schema confuso, pieno di dettagli che appartengono a processi diversi.
- Definisci l’inizio e la fine del processo.
- Scrivi le attività usando verbi concreti, come “controlla”, “invia” o “archivia”.
- Individua le decisioni e formula domande alle quali si possa rispondere con chiarezza.
- Collega i blocchi seguendo un’unica direzione principale.
- Prova il flusso con almeno un caso positivo, uno negativo e uno imprevisto.
Una buona regola pratica è mantenere la prima versione entro 5-7 blocchi principali. Se il processo è più lungo, non significa che il diagramma debba diventare una parete di forme: conviene creare una mappa generale e collegare schemi separati per i sotto-processi.
Quando lavoro su flussi digitali, distinguo anche tra attività manuali e automatiche. Questa differenza fa emergere subito dove una piattaforma, uno script o un servizio cloud può ridurre il lavoro ripetitivo, ma anche dove serve ancora una verifica umana.
Gli errori che rendono inutili gli schemi
Il problema più comune è inserire ogni dettaglio fin dal primo tentativo. Il risultato sembra completo, ma nessuno riesce a capire il percorso principale. Io preferisco partire dalla visione minima funzionante e aggiungere solo le informazioni che servono a prendere una decisione o completare un’attività.
- Usare frecce senza una direzione evidente.
- Lasciare decisioni senza ramo “Sì” o “No”.
- Scrivere intere frasi dentro i blocchi.
- Mescolare processo attuale e processo desiderato.
- Ignorare gli errori, i ritardi e le eccezioni.
- Rappresentare attività senza indicare il responsabile.
Un altro errore frequente consiste nel confondere il diagramma con una semplice lista. La lista dice cosa fare, mentre il flowchart mostra in quale ordine, con quali condizioni e con quali possibili ritorni. Se non ci sono decisioni o passaggi collegati, una checklist può essere più adatta e più veloce da aggiornare.
Per i processi molto articolati, come quelli con molti reparti o sistemi, un diagramma tradizionale può non bastare. In questi casi si può valutare una notazione più strutturata come BPMN, pensata per modellare processi aziendali con eventi, ruoli e messaggi. Non la userei per un algoritmo semplice: aggiunge precisione, ma anche una curva di apprendimento.
Dall’esempio al modello che il team può usare
Il valore di un diagramma non si misura dal numero di forme, ma dalla sua capacità di far agire due persone in modo coerente. Dopo averlo creato, lo farei leggere a qualcuno che non conosce il processo e chiederei di seguire un caso concreto senza spiegazioni orali.
Se quella persona arriva al risultato corretto, lo schema è già sulla strada giusta. Se invece deve chiedere chiarimenti, non è un fallimento: significa che hai trovato il punto da riscrivere, separare o rendere più esplicito.
Per iniziare oggi basta un processo piccolo, una pagina e una domanda chiara. Un diagramma semplice, verificato e aggiornato aiuta più di un modello sofisticato che nessuno consulta.
